КМУ АНТ 20-5ТЛ

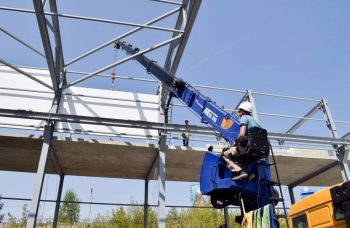

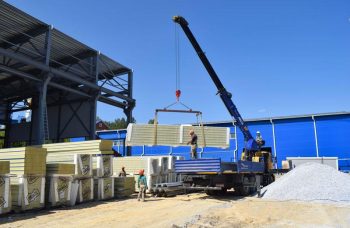

Тросовая крано-манипуляторная установка АНТ 20-5ТЛ предназначена для производства погрузочно-разгрузочных, строительно-монтажных работ.
| Грузовой момент, тм | 20 (21*) |
| Грузоподъемность нетто максимальная (на минимальном рабочем вылете), тонн/метр |
7,5/2* |
| Грузоподъемность нетто на максимальном вылете стрелы, тонн/метр |
0,35/20,3* |
| Максимальный вылет стрелы, м | 20,3 |
| Минимальный вылет стрелы, м | 1,2 |
| Минимальный рабочий вылет стрелы, м | 2,5 |
| Угол поворота колонны, град. | 360 (непрерывно) |
| Угол подъема стрелы/скорость, град./сек. | От -17 до +80 / 18 |
| Скорость вращения, об/мин | 2 |
| Максимальная высота подъема, м | 23 |
| Максимальный рабочий радиус, м | 20,3 |
| Максимальная глубина опускания | 19,5 м |
| Крутящий момент механизма поворота, тм | 2 |
| Место управления | С сиденья |
| Опорные балки | С гидравлическим приводом |
| Лебедка | С гидравлическим приводом |
| — Диаметр | 10 мм |
| — Длина | 120 м |
| Расход рабочей жидкости, л/мин | 60 |
| Рабочее давление, bar | 240 |
| Встроенный гидробак, л | 170 л |
| Масса КМУ, кг | 3970 |
* Значения грузоподъемности даны без учета массы крюковой подвески (50 кг). Массу крюковой подвески, стропов и других вспомогательных принадлежностей следует вычитать из указанных значений.

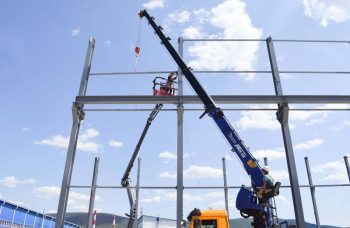

- ВАЖНО ЗНАТЬ: Еще одной особенностью модели КМУ АНТ 20-5 ТЛ является отрицательный угол наклона, то есть стрела может опускаться ниже уровня горизонта на 17°, что упрощает ее обслуживание, так как для осмотра теперь не требуется лестница или стремянка. Также облегчается монтаж корзины и обеспечивается комфортный доступ в нее с земли.
