Описание

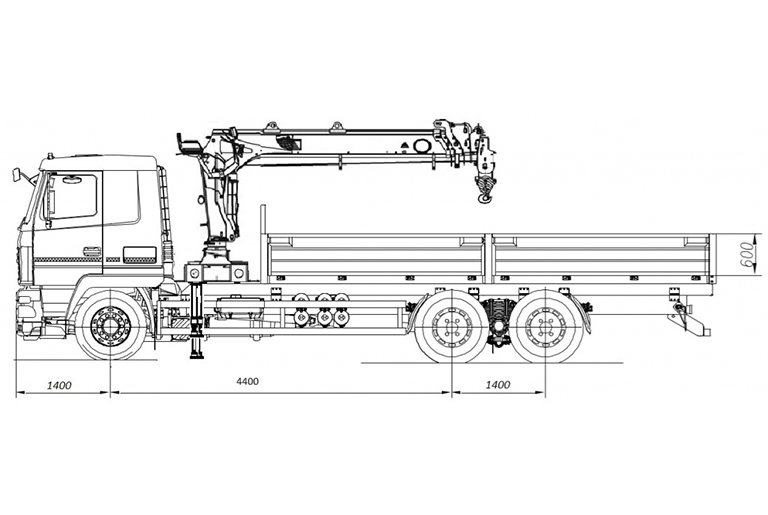

Техническое описание бортовой платформы (изготовитель Аксиом-групп)
| Внутренние размеры платформы, мм: | |
| Длина, не менее | 5600 |
| Высота борта, не менее | 600 |
| Ширина, не менее | 2450 |
Бортовая платформа:
- бортовая платформа изготовлена из гнутого стального профиля
- передний борт несъемный высотой не менее 1200 мм обшит стальным листом 3 мм
- средние стойки съемные, задние стойки крепятся при помощи болтов
- борта платформы: алюминий
- замки бортов оцинкованные
- в полу платформы имеются петли для фиксации груза
- пол платформы из специальной влагостойкой фанеры толщиной 27 мм
- маркировка светоотражающей лентой.

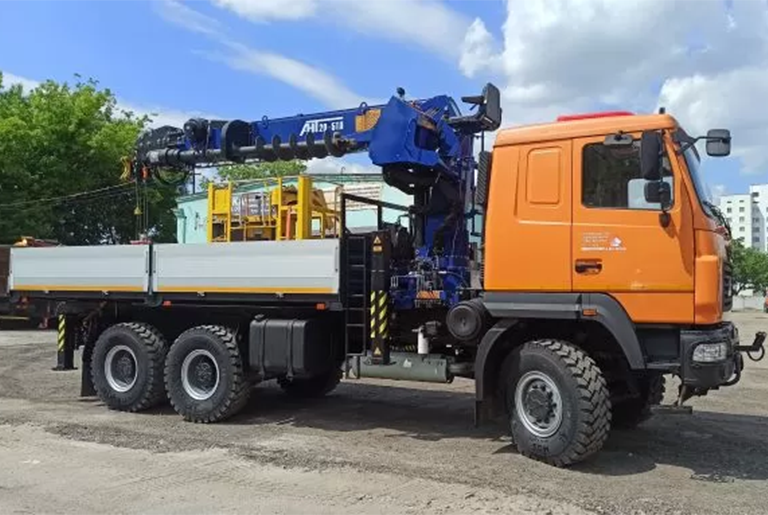

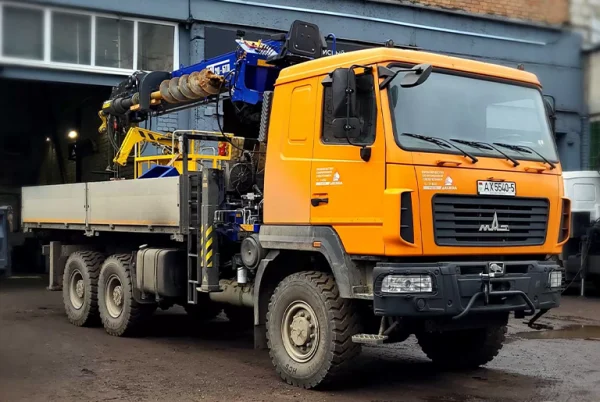

Технические характеристики КМУ АНТ 20-5ТЛ

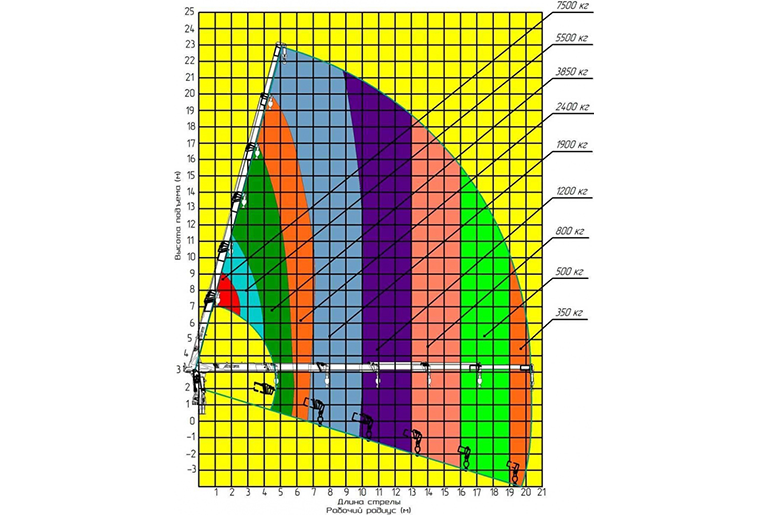

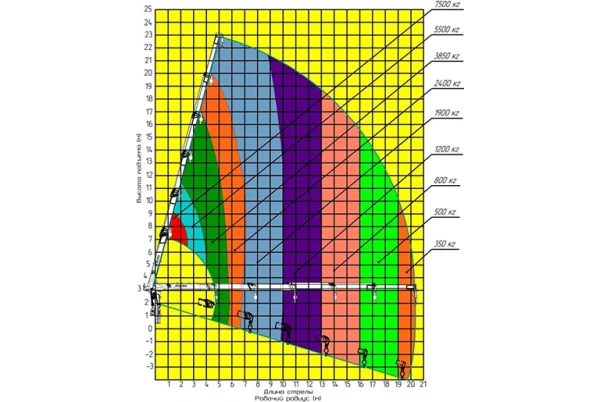

| Грузовой момент, тм | 20 (21*) |
| Грузоподъемность нетто максимальная (на минимальном рабочем вылете), тонн/метр |
7,5/2* |
| Грузоподъемность нетто на максимальном вылете стрелы, тонн/метр |
0,35/20,3* |
| Максимальный вылет стрелы, м | 20,3 |
| Минимальный вылет стрелы, м | 1,2 |
| Минимальный рабочий вылет стрелы, м | 2,5 |
| Угол поворота колонны, град. | 360 (непрерывно) |
| Угол наклона стрелы/скорость, град./сек. | От -17 до +80 / 18 |
| Скорость вращения, об/мин | 2 |
| Максимальная высота подъема, м | 23 |
| Максимальный рабочий радиус, м | 20,3 |
| Максимальная глубина опускания | 19,5 м |
| Крутящий момент механизма поворота, тм | 2 |
| Место управления | С сиденья |
| Опорные балки | С гидравлическим приводом |
| Лебедка | С гидравлическим приводом |
| диаметр | 10 мм |
| длина | 120 м |
| Расход рабочей жидкости, л/мин | 60 |
| Рабочее давление, bar | 240 |
| Встроенный гидробак, л | 170 л |
| Масса КМУ, кг | 3970 |
Характеристики бурильного оборудования
| Комплектация | Гидровращатель, шнек с буром, дополнительная гидролиния |
| Глубина бурения | 4500 мм |
| Тип привода бурильного инструмента | Гидравлический |
| Диаметр бурения | 360 мм |
| Вращение бурового инструмента | 35 об/мин |
| Крутящий момент гидровращателя бура | 7000 Нм |
| Забурник | Диаметром 360 мм с винтовым шнеком 2500 мм |
| Забурные части | Для грунтов 5-6 категории, резцы скальные |
| Удлинитель шнека | Телескопический длиной 2000 мм |

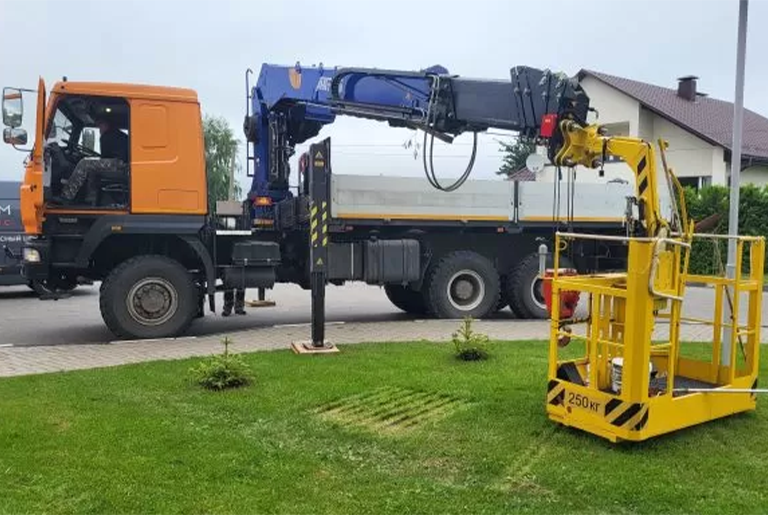

Люлька двухместная сертифицированная
| Назначение | подъём людей и грузов малой массы на высоту для выполнения ремонтно-монтажных работ рассчитана на подъем двух человек |
| Грузоподъемность | 250 кг |
| Длина | 1560 мм |
| Ширина | 650 мм |
| Кронштейн | с быстросъемным устройством |
| Управление | дистанционное – радио-пульт |
- ВАЖНО ЗНАТЬ: Еще одной особенностью модели КМУ АНТ 20-5 ТЛ является отрицательный угол наклона, то есть стрела может опускаться ниже уровня горизонта на 17°, что упрощает ее обслуживание, так как для осмотра теперь не требуется лестница или стремянка. Также облегчается монтаж корзины и обеспечивается комфортный доступ в нее с земли.
