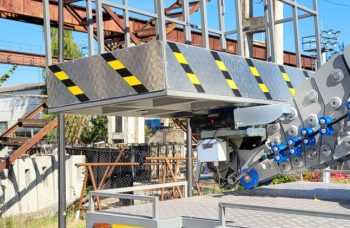

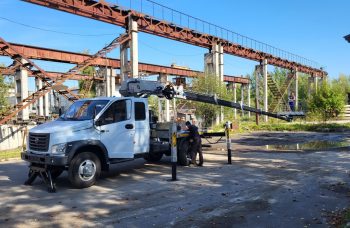

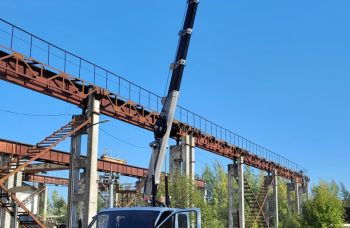

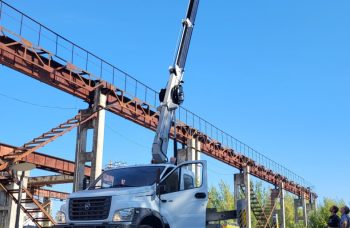

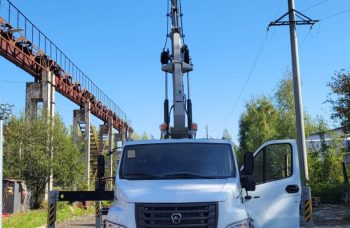

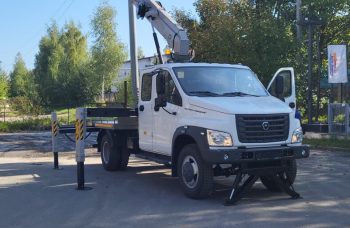

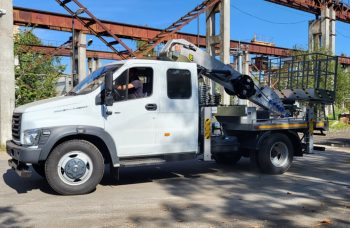

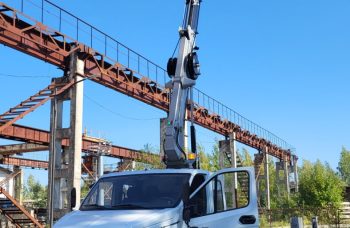

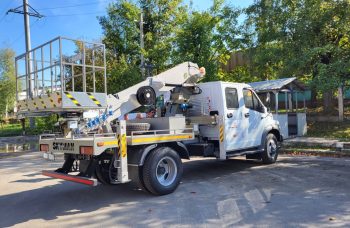

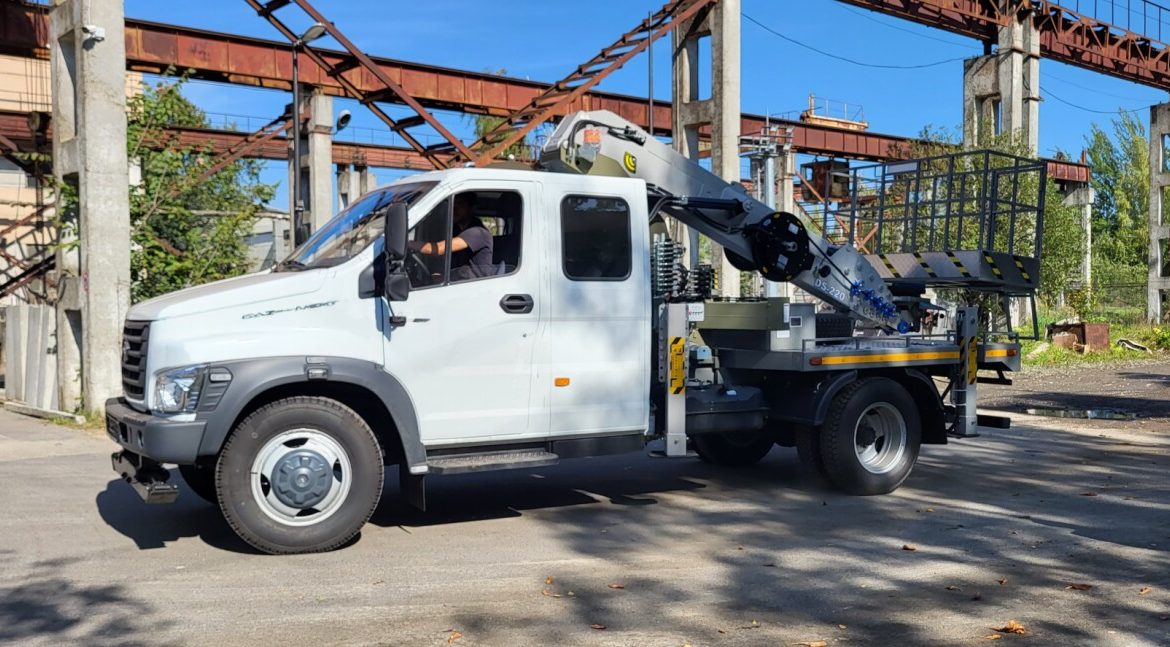

Описание
Технические характеристики DS-220
| Грузоподъемность рабочей платформы, кг | 300 |
| Вылет максимальный, м | 14 |
| Рабочая высота подъема, м | 21.3 |
| Номинальная высота подъема, м | 19.8 |
| Время движения стрелы выдвижение / втягивание, с |
33 / 26 |
| Время подъема рабочей платформы на максимальную высоту, с |
12 |
| Угол наклона стрелы, (относительно горизонта), градус |
от -21 до 79 º |
| Тип стрелы | телескопическая, 5-секционная 1 цилиндр + 6 цепей |
| Размеры рабочей платформы, мм: | |
| – высота | 1100 |
| – длина- ширина | 1900 830 |
| Объем масляного бака, л | 88 |
| База, м | 3770 |
| Колея колес, мм: | |
| – передних | 1,120 |
| – задних | 1,900 |
| Опорный контур, мм: | |
| – поперечный (передние, задние) | 4,700
4400 |
| – продольный (зависит от шасси) | 1,400 |
| Дополнительные (под кабиной водителя, зависит от шасси) | |
| Максимальная частота вращения поворотной рамы, об/мин |
1 |
| Грузоподъемность лебедки, кг (по отдельному заказу) |
400 |
| Скорость подъема груза лебедкой, м/мин | 58 |
| Угол поворота, градусы | ± 180(360) |
| Угол разворота рабочей платформы относительно продольной оси стрелы, градусы |
360 |
| Место управления: | |
| – при работе | Пульт радиоуправления на платформе |
| – при установке на выносные опоры | Пульт управления опорами |
| – выбор операций (выносные опоры/рабочее оборудование) |
Пульт управления опорами |
| Способ управления | Электрогидравлический |
| Входные параметры гидравлической системы: | |
| – номинальный расход, л/мин | 20 |
| – номинальное давление, кг/см2 | 210 |
| Входные параметры электрический системы: | |
| – номинальное напряжение питания, В | 12, постоянного тока |
| – максимальный ток потребления, А | 30 |
| Способ токоподвода к рабочему оборудованию подъемника |
Кабельный от бортовой сети шасси |
| Инвертор (по отдельному заказу), Квт | 3,5 |
| Масса рабочего оборудования подъемника, не более, кг |
3000 |
| Масса автомобильного шасси, т | не менее 2,5 |
Система безопасности:
- Предохранительный клапан
- Балансировочный клапан аварийного выпадения стрелы
- Двойной балансировочный клапан выдвижение и сложение стрелы
- Двойной обратный клапан аварийного выдвижение и сложение опорного цилиндра
- Клапан аварийной остановки оборудования
- Отводной клапан рабочей системы(оборудование/аутригеры)
- Аварийный насос
- Аварийные световые лампы
- Защитный датчик от опрокидывания
- Весовой тензодатчик
- Анемометр
В комплектацию оборудования включено:

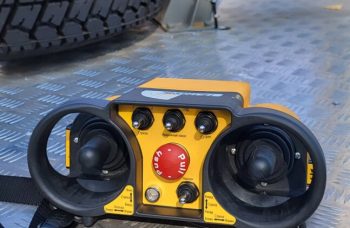

- Дистанционный пульт управления HETRONIC (производство Германия)
- Анемометр
- Изоляция рабочей платформы до 1000 Вольт
- Система аварийной остановки двигателя с возможностью управления из рабочей платформы и с пульта оператора
- Ограничитель зоны обслуживания
- Ограничитель максимального груза в рабочей платформы (тензодатчик)
- Механизм блокировки стрелы при выходе из безопасной зоны обслуживания
- Блокировка работы стрелы до момента установки автогидроподъемника на выносные опоры
- Блокировка подъема опор при рабочем положении стрелы
- Аварийный режим складывания (электрический гидронасос)
- Платформа подъёмника покрыта рифлёным нескользящим листом
- Гидрозамки запирания рабочей жидкости в полостях гидроцилиндров
- Подача предупредительных звуковых сигналов
- Автоматическая система выравнивания горизонтального положения рабочей платформы
- Система управления оборотов двигателя в ПДУ
- Система управления СТАРТ/СТОП двигателя с ПДУ
- Проблесковые рабочие огни
- Розетка 220в на рабочей платформе
- Все рабочие поверхности облицованы алюминием
- Система подогрева масляного бака
